| نام تجاری: | BeiShun |
| شماره مدل: | XY-4R550x1600 |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | 45000-50000USD |
| جزئیات بسته بندی: | چوبی / کانتینر |
| شرایط پرداخت: | T/T، L/C |

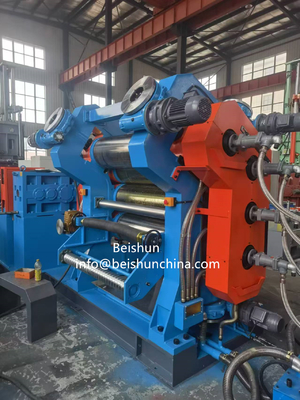

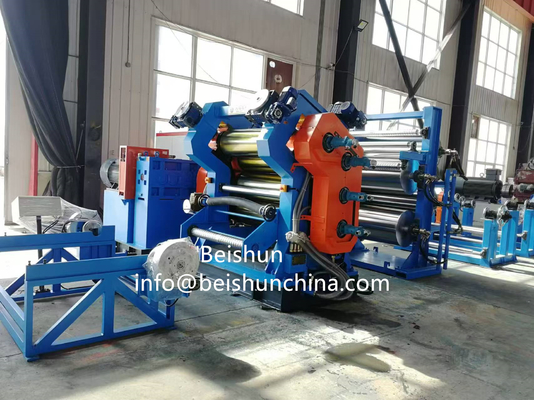

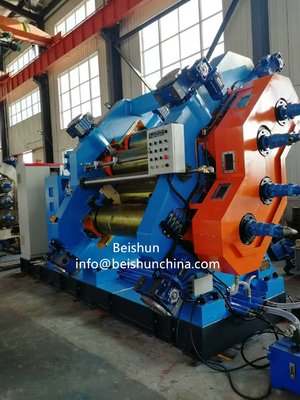

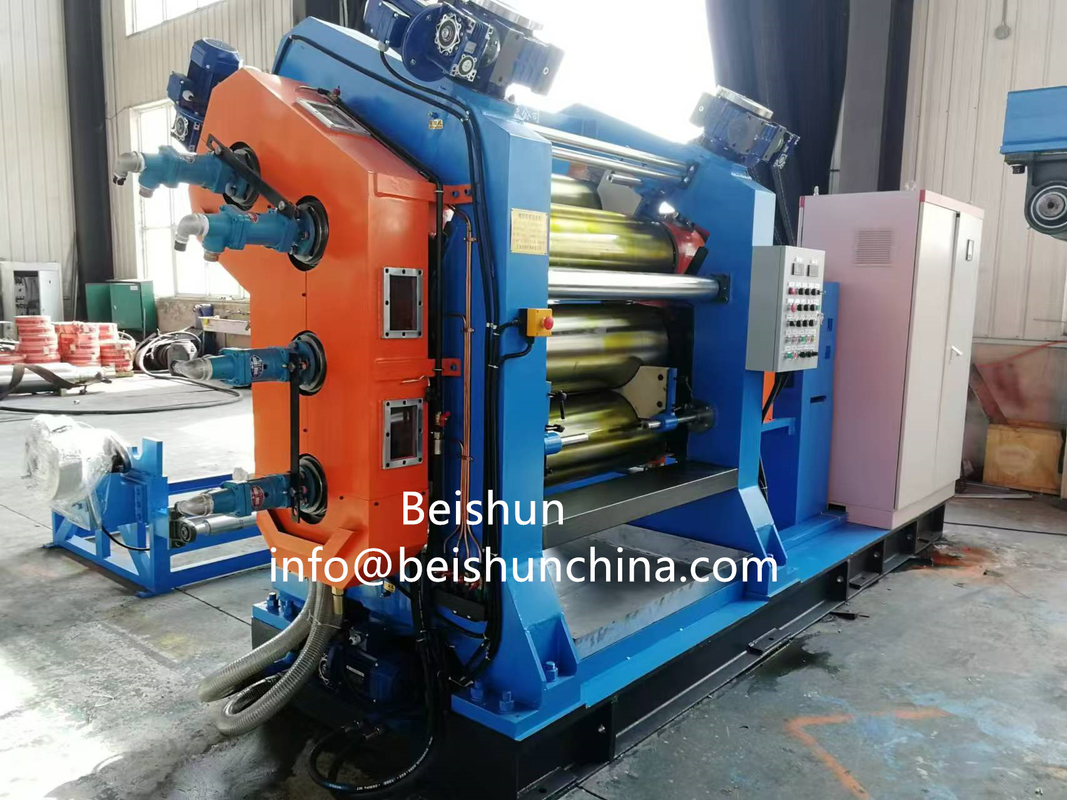

کالیندر رباتیک چهار رول با کیفیت بالا ضخامت ورق رباتیک را می توان به دقت کنترل کرد
مقدمه ای به کالندر لاستیکی:
چندین روش طبقه بندی رایج برای مدل های تقویم لاستیکی چهار رول وجود دارد:
1طبقه بندی بر اساس طول قسمت کاری رول:
- نوع طول کار کوتاه: مانند برخی از تقویم های لاستیکی کوچک چهار رول، طول کار ممکن است در حدود 600mm-1000mm باشد،مناسب برای آزمایشات کوچک و تولید در شرکت های کوچک محصولات لاستیک یا آزمایشگاه ها.
- نوع طول کار متوسط: مدل های رایج تر طول کار 1200mm-1700mm هستند که به طور گسترده ای در تولید محصولات لاستیک استفاده می شوند و می توانند نیازهای تولید مقیاس کلی را برآورده کنند.مانند تولید برخی از ورق های لاستیکی متوسط، صفحات لاستیکی و سایر محصولات.
- نوع طول کار طولانی: تقویم های بزرگ لاستیکی چهار رول با طول کار بیش از 1800 میلی متر.این نوع تجهیزات دارای ظرفیت تولید قوی است و برای تولید مستمر در مقیاس بزرگ در شرکت های بزرگ محصولات لاستیک مناسب استمی تواند محصولات لاستیکی با عرض بزرگتر مانند کمربند های حمل لاستیکی بزرگ و غیره تولید کند.
2طبقه بندی بر اساس قطر رول:
- نوع قطر کوچک رول: قطر رول کوچک است، معمولاً حدود 200mm - 300mm. این نوع کالیندر برای کالیندر کردن ظریف مواد لاستیکی مناسب است.مانند تولید برخی از ورق های لاستیکی نازک یا فیلم لاستیکی با الزامات دقیق بالا.
- نوع رول قطر متوسط: قطر رول بین 350mm - 500mm است.این مدل به طور معمول استفاده می شود که می تواند نیازهای تولید محصولات لاستیکی را برآورده کند و عملکرد خوبی در تولید ورق لاستیکی دارد.، ورق های لاستیکی و سایر محصولات
- نوع رول قطر بزرگ: قطر رول بیش از 600 میلی متر است. این کالندر رباتیک چهار رول بزرگ برای کالندر سازی در مقیاس بزرگ مواد لاستیکی مناسب است.می تواند به فشار و بار بیشتر مقاومت کند و اغلب برای تولید ورق لاستیک ضخیم استفاده می شود، پنل های بزرگ لاستیک و سایر محصولات.
3طبقه بندی بر اساس ترتیب رول:
- نوع I: چهار رول به صورت موازی بالا و پایین قرار دارند. این ترتیب ساختار ساده و آسان برای استفاده است.برای تولید برخی از محصولات لاستیکی مناسب است که نیاز به دقت بالاتری در کالیبرینگ ندارند..
- نوع T: سه رولر در یک صفحه افقی قرار دارند و یک رولر دیگر در جهت عمودی قرار دارد.این ترتیب می تواند مواد لاستیکی را در طول فرآیند calendering تحت فشار در جهت های مختلف قرار دهد، که باعث بهبود کیفیت و عملکرد محصولات لاستیکی می شود. اغلب در تولید صفحات لاستیکی، ورق لاستیکی و سایر محصولات استفاده می شود.
- نوع L: دو رول در یک صفحه افقی قرار دارند و دو رول دیگر در زاویه خاصی نسبت به صفحه افقی قرار دارند.این ترتیب می تواند فضای ذخیره شود و برای برخی از شرکت هایی که فضای تولید محدود دارند مناسب استدر عین حال، می تواند نیازهای خاصی از تولید تقویم را نیز برآورده کند.
- نوع S: چهار رول در شکل S قرار دارند. این ترتیب می تواند مواد لاستیکی را در طول فرآیند کالاندر بیشتر تحت فشار و نیروی برش قرار دهد.در نتیجه بهبود کیفیت و دقت محصولات لاستیکی. اغلب در تولید محصولات لاستیکی با الزامات کیفیت بالا استفاده می شود، مانند مهر های لاستیکی پیشرفته، محصولات جذب شوک لاستیکی و غیره.
- نوع Z: شکل ترتیب چهار رول شبیه به حرف "Z" است. این ترتیب می تواند تغییر انعطاف پذیری رول ها را کاهش دهد و تغذیه را تسهیل کند.همچنین به طور گسترده ای در صنعت لاستیک استفاده می شود.
برخی از مدل های معمول چهار رول لاستیکی شامل XY-4γ630، XY-4γ1120، XY-4γ1400، XY-4γ1730، XY-4γ2130 و غیره است.اعداد در این مدل ها معمولاً طول کار رولر و سایر اطلاعات پارامتر را نشان می دهد.روش های نام گذاری مدل های مختلف تولید کنندگان ممکن است متفاوت باشد، اما آنها اساساً پیرامترهای کلیدی مانند اندازه، ترتیب و طول کار رول را نامگذاری می کنند.
پارامتر فنی
مدل ماده | XY-4 ۲۳۰×۶۳۰ | XY-4 360x1120 | XY-4 400x1400 | XY-4 450x1500 | XY-4 610x1730 | XY-4 710x2130 | XY-4 810x2430 | ||
صفحه رولر | mm | 230 | 360 | 400 | 450 | 610 | 710 | 810 | |
طول متن رولر | mm | 630 | 1120 | 1400 | 1500 | 1730 | 2130 | 2430 | |
نسبت رولر | 11: 1: 1 | 0.731: 1: 073 | 1: 1.38: 1.38: 1 | 1: 1.5: 1.5: 1 | 1: 1.4: 1.4: 1 1: 1.4: 1.4: 1.4 | 1: 1.5: 1.5: 1 | 1: 1.5: 1.5: 1 | ||
| سرعت خطی وسط رول | m/min | 2.1-21 | 2-20.1 | ۳-۲۶3 | 2.5 تا 25 | 8-50 | 3 تا 30 | 2 تا 20 | |
| محدوده تنظیم | mm | 0 تا 10 | 0 تا 10 | 0 تا 10 | 0 تا 6 | 20 | 0-20 | 0.5 تا 25 | |
حداقل ضخامت محصول کالاندری | mm | 0.2 | 0.2 | 0.2 | 0.2 | 0.15 | 0.15 | ± 0.1 | |
عرض محصول تقویم | mm | 500 | 920 | 1200 | 1250 | 1500 | 1900 | 2150 | |
قدرت موتور | kW | 15 | 55 | 75 | 110 | 160 | 185 | 280 | |
ابعاد کلی | L | mm | 3800 | 3300 | 6600 | 6500 | 6580 | 7010 | 9800 |
W | mm | 930 | 940 | 1620 | 1970 | 2460 | 4150 | 4260 | |
H | mm | 1890 | 2350 | 2490 | 2740 | 2920 | 3730 | 5720 | |
در مورد وزن | t | -چهار.8 | -14 تا6 | 18 تا6 | -۳۳5 | 62 | ~100 | ~126 | |
|
