| نام تجاری: | Beishun |
| شماره مدل: | XY-3-1400 |
| مقدار تولیدی: | 1SET |
| قیمت: | USD 5000-500000 Set |
| شرایط پرداخت: | TT، L/C |

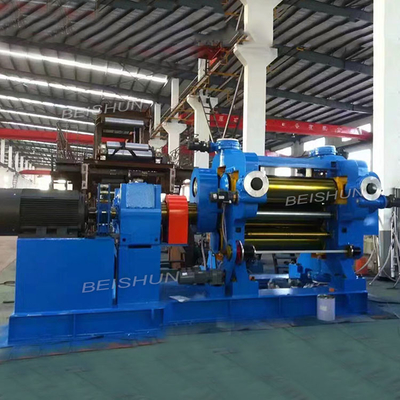

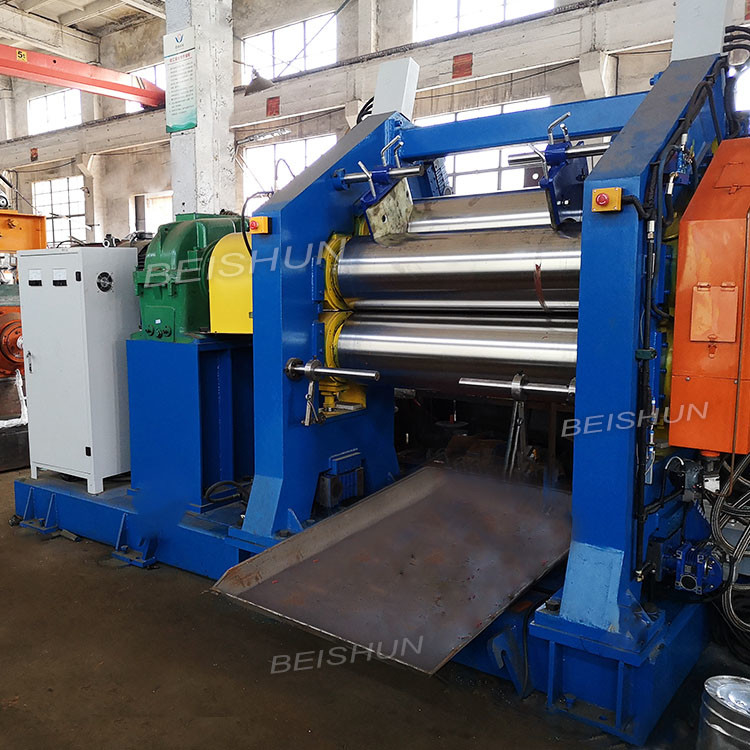

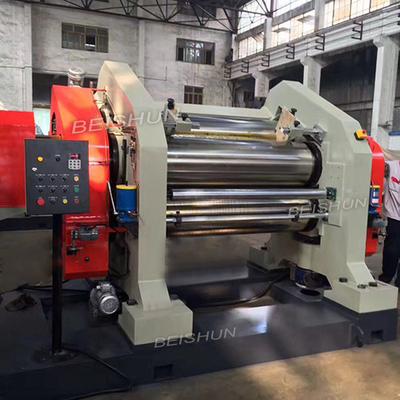

دستگاه تقویم لاستیکی سه رول برای پتوی چاپ پارچه لاستیکی
کاربرد
دستگاه کلندر لاستیکی عمدتاً برای: نساجی (پارچه، بوم و غیره) چسب و پاک کن استفاده می شود.چسب طناب فولادی؛نوع فشرده سازی و فشار لاستیک؛بند ناف به تناسب فیلم ایزوله و فیلم چند لایه متصل شده است.
دستگاه کلندر لاستیکی را می توان به تقویم خمیری، تقویم اصطکاکی، دستگاه نورد نوع فشار، تقویم لمینیت و غیره تقسیم کرد.
تقویم لاستیکی با دستگاه های کمکی مختلف طراحی شده است تا فرآیندهای مختلفی مانند لاستیک سازی و فریتونینگ را در خود جای دهد.
طراحی کلی ماشین آلات تقویم
این عمدتا شامل غلتک، قفسه، صفحه پشتی، تنظیم، دستگاه، سیستم انتقال، دستگاه کنترل دمای غلتکی، دستگاه امنیتی، دستگاه روان کننده و غیره است.
مشخصات ماشین تقویم لاستیکیدستگاه
| مدل | XY-3-630 | XY-3-900 | XY-3-1120 | XY-3-1400 | XY-3-1500 | XY-3-1730 | XY-3-2130 | XY-3-2430 |
| قطر غلتک x طول (میلی متر) | 230x630 | 360x900 | 360x1120 | 400x1400 | 450x1500 | 610x1730 | 710x2130 | 810x2430 |
| نسبت اصطکاک |
1:1:1 1:1.42:1 |
1:1:1 0.733:1:1 0.733:1:0.733 |
1:1:1
|
1:1:1 1:1.383:1.383 1:1.383:1 |
1:1:1 1:1.5:1 |
1:1:1 1:1.4:1 |
1:1:1 |
1:1:1 1:1.5:1 |
| سرعت خطی غلتک وسط (r/min) | 0.8-8 | 3-21.06 | 1.5 تا 15 | 3-26.39 | 2.62-26.2 | 5.4-54 | 8-50 | 2-20 |
| محدوده تنظیم نوک (میلی متر) | 0-7 | 0-10 | 0-10 | 0-10 | 0-6 | 0-20 | 0-20 | 0.5-25 |
| حداقلضخامت محصول (میلی متر) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.15 | 0.15 | 0.5 |
| عرض محصولات (میلی متر) | 100-500 | 700 | 920 | 1200 | 1400 | 1530 | 1900 | 2150 |
| قدرت موتور (KW) | 7.5 | 30 | 45 | 55 | 75 | 132 | 185 | 220 |
| وزن (t) | 2.6 | 11 | 22 | 26 | 52 | 67 | 94 |
ویژگی های ماشین آلات Calender:
1. این تقویم لاستیکی سه غلتکی توسط موتور AC با طیف گسترده ای از تنظیم سرعت هدایت می شود که امکان تنظیم طیف گسترده ای از سرعت را فراهم می کند.سرعت‌های خطی کار می‌تواند به‌صورت پله‌ای در محدوده ثابت تغییر کند.رول ها مجهز به دستگاه هشدار خرابی روغن کاری بلبرینگ و همچنین نمایشگر نوک و سرعت هستند.
2. غلتک ها از چدن سرد شده با آلیاژهای وانادیوم و تیتانیوم ساخته شده اند.رول فیس سخت و ضد سایش است.برای گرم شدن یا سرد شدن، رول ها یا به صورت محیطی سوراخ می شوند یا در مرکز سوراخ می شوند تا دما به خوبی با سطح رول متناسب شود.
3. غلطک ها به شکل I و L چیده شده اند.رول های بالایی دارای کمبرهای رول هستند که می توانند ضربه خمشی روی رول ها را در طول فرآیند کار از بین ببرند.بنابراین می توان محصولاتی با ضخامت یکسان در جهت محوری ساخت.
4. فاصله رول را می توان با حالت دستی یا الکتریکی تنظیم کرد.
5. سیستم انتقال از یک کاهنده دنده رو به سخت استفاده می کند که دارای ساختار فشرده با راندمان انتقال بالاتر، نویز کمتر و عمر طولانی تر است.
6. دستگاه مجهز به دستگاه اضطراری است.هنگامی که یک حادثه اضطراری رخ می دهد، تقویم بلافاصله متوقف می شود تا فضای رول باز شود تا از اپراتور و تجهیزات محافظت شود.
کاربرد:
1. ماشین آلات Calender - ماشین آلات لاستیکی بیشتر در سرکوب محصولات لاستیکی و منسوجات (مانند پنبه، ابریشم مصنوعی، نایلون و غیره) استفاده می شود.تقویم دقیق علاوه بر قطعات یدکی اصلی تقویم معمولی و تجهیزات، اقساط دقت نورد را تضمین می کند.
2. ما تقویم سه رول، چهار رول و دو رول داریم، اگر هر یک از موارد مورد علاقه شما باشد، لطفا برای جزئیات بیشتر با من تماس بگیرید.
3. ماشین آلات Calender- ماشین آلات لاستیکی با توجه به آرایش فرم خاص، تحت دمای خاص، لاستیک یا سرکوب پلاستیکی ضخامت خاصی و فیلم شکل سطحی را گسترش می دهد.
|
