| نام تجاری: | Beishun |
| شماره مدل: | XY -4Г1500 |
| مقدار تولیدی: | 1SET |
| قیمت: | USD 5000-500000 Set |
| شرایط پرداخت: | TT، L/C |

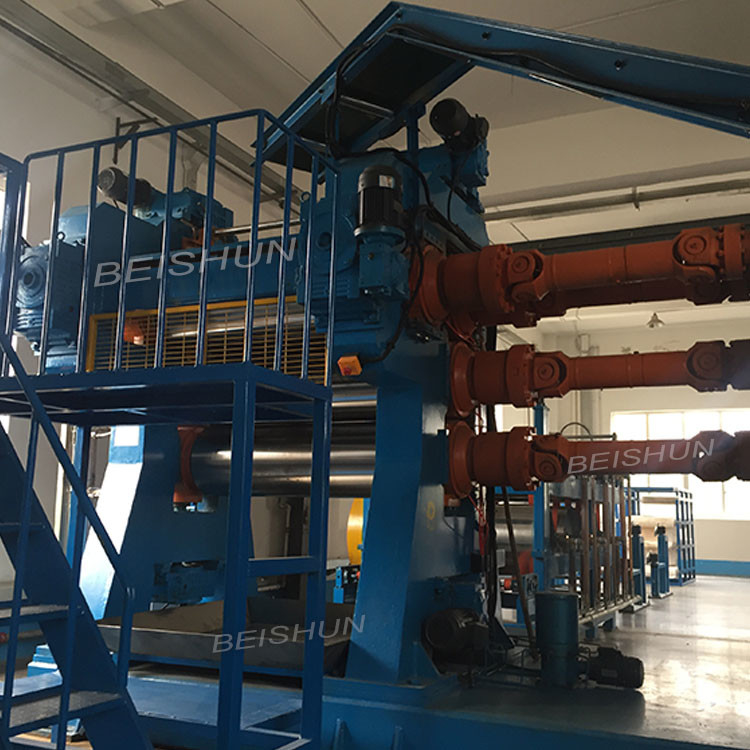

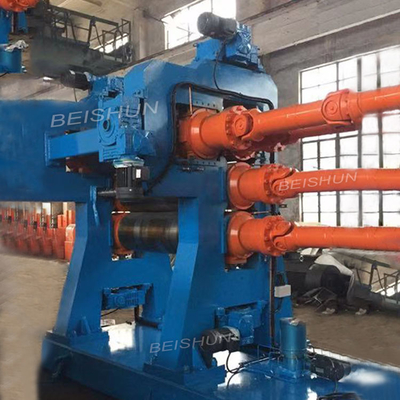

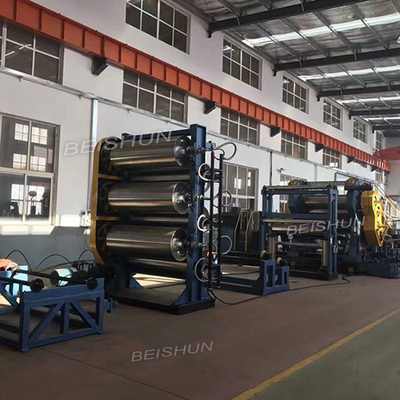

تقویم ورق لاستیکی چهار رول روکش شده با روکش پتو برای صنعت چاپ
کاربرد
دستگاه کلندر لاستیکی را می توان به تقویم خمیری، تقویم اصطکاکی، دستگاه نورد نوع فشار، تقویم لمینیت و غیره تقسیم کرد.دستگاه تقویم لاستیکی برای خروجی ورق لاستیکی، بند ناف (از جمله پنبه یا الیاف مصنوعی، مفتول فولادی)، بوم و تکه تکه پارچه، بند ناف تک یا دو روکش با یک بار اتصال به عنوان ورق با پلاستیک و کامپوزیت لاستیک یا پلاستیک استفاده می شود.
مشخصات ماشین تقویم لاستیکیدستگاه
| مدل | XY-4Г630 | XY-4Г1120 | XY-4Г1400 | XY -4Г1500 | XY-4Г1730 | XY-4Г2130 | XY-4Г2430 | |
| قطر غلتک | میلی متر | 230 | 360 | 400 | 450 | 610 | 710 | 810 |
| طول کار | میلی متر | 630 | 1120 | 1400 | 1500 | 1730 | 2130 | 2430 |
| نسبت اصطکاک | 1:1:1:1 | 0.73:1:1:0.73 | 1:1.383:1.383:1 | 1:1.5:1.5:1 |
1:1.4:1.4:1 1:1.4:1.4:1.4 |
1:1.48:1.48:1 1:1.48:1.48:1 |
1:1.5:1.5:1 | |
| سرعت خطی غلتک میانی | r/min | 2.1-21 | 2-20.1 | 3-26.3 | 2.5-25 | 8-50 | 8-50 | 2-20 |
| محدوده تنظیم نیپ | میلی متر | 0-10 | 0-10 | 0-10 | 0-6 | 20 | 0-20 | 0.5-25 |
| حداقلضخامت محصولات | میلی متر | 0.2 | 0.2 | 0.2 | 0.2 | 0.15 | 0.15 | 0.1 ± |
| عرض محصول | میلی متر | 100-500 | 500-920 | 1200 | 1250 | 1500 | 1900 | 2150 |
| قدرت موتور | KW | 15 | 55 | 75 | 110 | 160 | 185 | 280 |
| وزن | تی | 2.6 | 11 | 22 | 26 | 52 | 67 | 94 |
معرفی ماشین:
این تقویم دو غلتکی عمدتاً از پایه ماشین، قاب ماشین، غلتک، مونتاژ غلتک، دستگاه تنظیم غلتکی، دستگاه انتقال، دستگاه خنک کننده، دستگاه ترمز ایمنی، دستگاه کاهش دهنده موتور و سرعت، سیستم کنترل الکتریکی و غیره تشکیل شده است.
1. رول: رول های چدن آلیاژی سرد شده با سختی سطح 68~72HS.رول ها به صورت آینه ای روکش شده و صیقلی هستند، به درستی آسیاب شده و برای سرمایش یا گرمایش توخالی می شوند.
2. رول Clearance Adjusting Unit: تنظیم نیپ در دو انتهای غلتک به صورت دستی با استفاده از دو پیچ مجزا متصل به بدنه محفظه برنجی انجام می شود.
3. Roll Cooling: اتصالات روتاری جهانی با لوله های اسپری داخلی با شیلنگ ها و هدرها.لوله کشی تا پایانه لوله تامین کامل است.
4. محفظه یاتاقان ژورنال: محفظه ریخته گری فولادی سنگین مجهز به غلتک ضد اصطکاک.
5. روانکاری: پمپ روغن کاری تمام اتوماتیک گریس برای غلتک های ضد اصطکاک که در محفظه مهر و موم شده گرد و غبار نصب شده است.
6. قاب و پیش بند ایستاده: ریخته گری فولادی سنگین.
7. گیربکس: گیربکس کاهنده دندانه سخت برند GuoMao.
8. قاب پایه: قاب پایه معمولی کار سنگین، کانال فولادی و صفحه MS ساخته شده با دقت ماشینکاری شده که کل دستگاه با جعبه دنده و موتور نصب شده است.
9. پنل الکتریکی: پنل عامل Star Delta Electric با برگشت خودکار، ولت متر، آمپر، رله حفاظتی اضافه بار، نشانگر 3 فاز و کلید توقف اضطراری.
ویژگی های دستگاه:
1. بدنه دستگاه بادوام با مواد خام کافی اعمال می شود.
2. کیفیت دستگاه قابل اعتماد با لوازم جانبی برتر انتخاب شده است.
3. جدیدترین طراحی ماشین.
4. تعمیر و نگهداری کمتر مورد نیاز است.
5. نصب آسان.
6. حفاظت از محیط زیست.
7. پیکربندی ایمنی بالا و طراحی انسانی.
8. اتوماسیون بالا.
9. راندمان بالا و عملکرد اختلاط برتر.
10. مصرف برق کم و صرفه جویی در نیروی کار.
11. سر و صدای کم و عمر طولانی.
خدمات ما:
1. تیم مهندس ما می تواند ماشین های سفارشی را برای شما طراحی کند و نقشه ها را برای تایید ارسال کند.
2. اتصال سیم ها از جعبه کنترل به جعبه عملیات قبل از تحویل به پایان رسیده است.کاربر فقط باید سیم بیرونی را به جعبه کنترل وصل کند.
3. هر دستگاه قبل از تحویل با بار در کارخانه ما آزمایش می شود تا تضمین شود هر قسمت به خوبی کار می کند.
4. نقشه های پایه، نقشه های مونتاژ دستگاه و نقشه قطعات، راهنمای کاربر و دفترچه راهنمای تعمیر و نگهداری قبل از تحویل ارائه می شود.
5. اسناد و مدارک شفاف سفارشی مورد نیاز در بندر مقصد، مانند B/L، فاکتور تجاری، لیست بسته بندی، بیمه نامه، C/O یک بار پس از تحویل ارائه می شود.
6. پشتیبانی فنی خارجی را می توان بنا به درخواست ارائه کرد.
|
