| نام تجاری: | Beishun |
| شماره مدل: | XY-3-1400 |
| مقدار تولیدی: | 1SET |
| قیمت: | USD 5000-500000 Set |
| شرایط پرداخت: | TT، L/C |

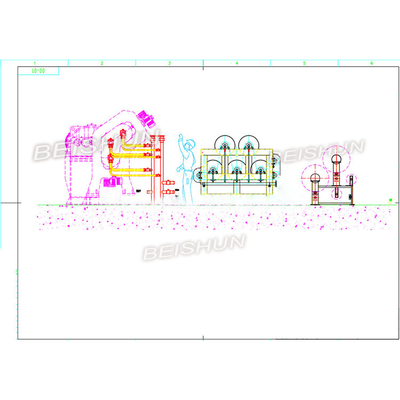

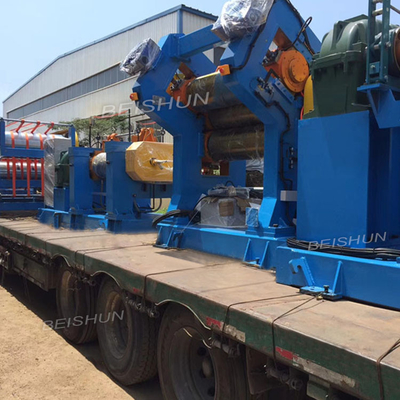

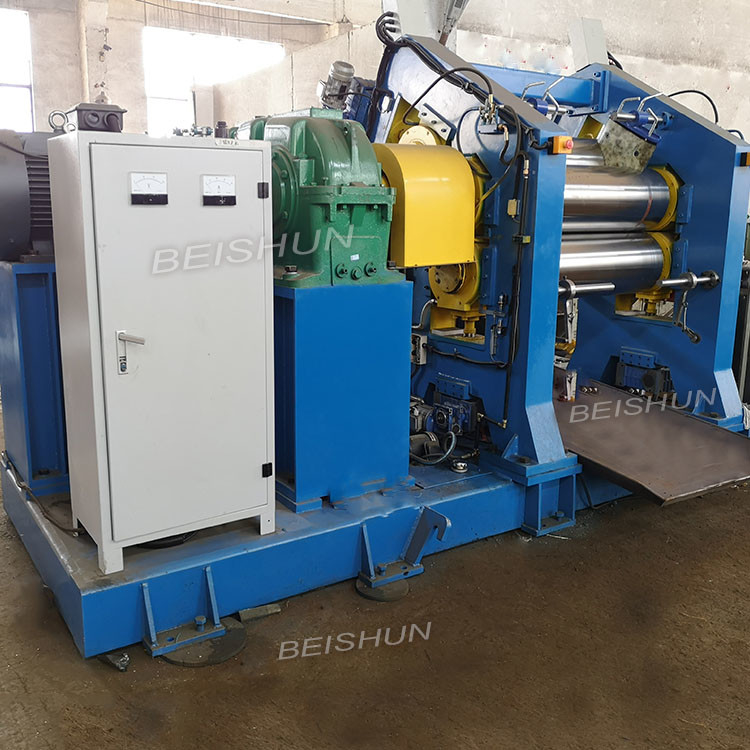

پتوی چاپ پارچه لاستیکی XY-3-1400 تقویم سه چهار رول
کاربرد
تقویم لاستیکی دو، سه، چهار رول برای کلندرینگ لاستیک یا پلاستیک، کسر پارچه و پوشش، ورق و کامپوزیت لاستیک یا پلاستیک استفاده می شود.
مشخصات ماشین تقویم لاستیکیدستگاه
| مدل | XY-3-630 | XY-3-900 | XY-3-1120 | XY-3-1400 | XY-3-1500 | XY-3-1730 | XY-3-2130 | XY-3-2430 |
| قطر غلتک x طول (میلی متر) | 230x630 | 360x900 | 360x1120 | 400x1400 | 450x1500 | 610x1730 | 710x2130 | 810x2430 |
| نسبت اصطکاک |
1:1:1 1:1.42:1 |
1:1:1 0.733:1:1 0.733:1:0.733 |
1:1:1
|
1:1:1 1:1.383:1.383 1:1.383:1 |
1:1:1 1:1.5:1 |
1:1:1 1:1.4:1 |
1:1:1 |
1:1:1 1:1.5:1 |
| سرعت خطی غلتک وسط (r/min) | 0.8-8 | 3-21.06 | 1.5 تا 15 | 3-26.39 | 2.62-26.2 | 5.4-54 | 8-50 | 2-20 |
| محدوده تنظیم نوک (میلی متر) | 0-7 | 0-10 | 0-10 | 0-10 | 0-6 | 0-20 | 0-20 | 0.5-25 |
| حداقلضخامت محصول (میلی متر) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.15 | 0.15 | 0.5 |
| عرض محصولات (میلی متر) | 100-500 | 700 | 920 | 1200 | 1400 | 1530 | 1900 | 2150 |
| قدرت موتور (KW) | 7.5 | 30 | 45 | 55 | 75 | 132 | 185 | 220 |
| وزن (t) | 2.6 | 11 | 22 | 26 | 52 | 67 | 94 |
کاربرد
1. شرایط کار
شرایط کار تجهیزات: درجه حرارت 7 ~ 40 ℃، حداکثر.RH: 95%.
2. ویژگی های ساختاری
دندانه دار کردن:
ساخت جوش و از طریق عملیات بازپخت، ماشین ابزار دقیق پردازش جامع، استحکام قوی، بدون تغییر شکل، سطح کشویی صاف و مقاوم در برابر سایش است.
بشقاب تخت:
ورق بستر نوع جوشکاری و از طریق عملیات بازپخت و سپس پردازش ماشین، استحکام بالا و بدون تغییر شکل.
غلتک ها:
مواد غلتکی: چدن آلیاژی سرد LTH-H
سختی: 68-72HSD
لایه خنک کننده: 10-25 میلی متر
یاتاقان میزبان:
دستگاه کلندری لاستیکی ما از بلبرینگ های سوئدی SKF برای تضمین دقت کلندری استفاده می کند.
Bearing Bedplate: ریخته‌گری که از طریق پردازش حرارتی با سوراخ روغن روان‌کننده انجام می‌شود.پوسته آب بندی صفحه تخت بلبرینگ از آلومینیوم با آب بندی روغن حلقه پیچ و خم ساخته شده است تا نشت داخل و خارج را حفظ کند.
دستگاه تنظیم Nip
تنظیم نیپ با استفاده از غلتک بالا، غلتک پایین.می تواند در هر دو طرف به طور همزمان تنظیم شود و می تواند به طور جداگانه تنظیم شود.
نوع انتقال:
با استفاده از کاهش دهنده سرعت درایو موتور، از طریق کوپلینگ پین چوب، نسبت اصطکاک چرخش غلتک را هدایت می کند.
کاهنده سرعت:
نوع: یک ورودی موتور و یک خروجی شفت.
چرخ دنده: نوع دندانه سخت، کاهش دهنده سرعت روغن غوطه ور در نور هوایی.نویز ≤78dB، ضریب ایمنی: SA≥2 بار.
موتور اصلی:
موتور اصلی با استفاده از موتور فرکانس و از طریق گاورنر فرکانس متغیر سرعت چرخش موتور را تنظیم می کند.
سیستم روغن کاری:
روغن کاری بلبرینگ: این سیستم ها دارای یک مجموعه مخزن روغن هستند که شامل گیج دمای روغن قابل تنظیم جریان، کندانسور، فیلتر و غیره و کنترل جریان می باشد و دمای روغن روانکاری را کاهش داده و تمیزی روغن روانکاری را تضمین می کند.
با لوله های روغن کاری.
راهنمای سهام:
محور به سمت نوع متحرک
بدنه از جوشکاری SS41 با کیفیت بالا استفاده می کند، راهنمای سهام از مواد نایلون MC استفاده می کند.
دستگاه ترمز اضطراری:
نوع ترمز بلوک هیدرولیک الکتریکی
قابلیت ترمز: پس از ترمز غلتک در حال حرکت ≤1/4 چرخه.
محل دکمه: دور قاب بدنه، دکمه اضطراری به سبک قارچی قاب بدنه جلو و عقب.
دستگاه کنترل الکتریکی:
جعبه کنترل: پخت سطحی از نوع ستونی به پایان می رسد.
جعبه عملیات: مدار برگشت کنترل عملیاتی.
|
