| نام تجاری: | BeiShun |
| شماره مدل: | XGPL-600 |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | جعبه / ظرف چوبی |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون |

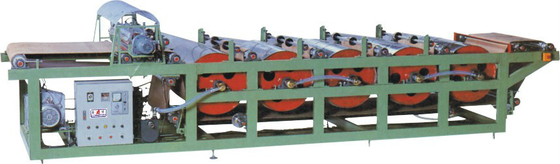

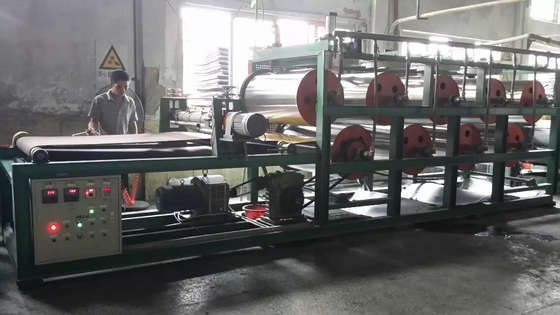

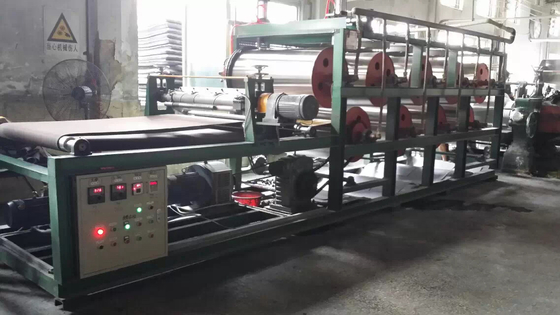

دستگاه خنک کننده رولر هوشمند گردش آب سرد می تواند برای خنک کردن فیلم لاستیکی و مواد EVA استفاده شود
یخچال های لاستیکییک تجهیزات کلیدی است که در صنعت لاستیک برای خنک کردن ورق لاستیک پس از کالندر یا اکستروز استفاده می شود.عملکرد اصلی آن این است که به سرعت سرد و شکل ورق لاستیک با دمای بالا از طریق رول خنک کننده برای جلوگیری از چسبندگی و اطمینان از کیفیت محصولدر ادامه مقدمه مفصلي از تجهیزات ارائه شده است:
1ساختار و ترکیب
رولر خنک کننده: جزء اصلی معمولا یک رولر فلزی (فولاد ضد زنگ یا آهن) با قطر بزرگتر است که آب خنک کننده (یا آب خنک) در داخل آن جریان دارد.و سطح آن برای اطمینان از صاف بودن ورق لاستیکی، شیک یا کروم شده است..
سیستم حمل: شامل کمربند حمل، قفسه تخلیه یا دستگاه انبار برای دستیابی به حمل و انبار مداوم ورق لاستیک.
دستگاه محرک: موتور کاهش دهنده رول را به چرخش می رساند و سرعت را می توان برای مطابقت با سرعت خط تولید تنظیم کرد.
سیستم کمکی:
دستگاه خنک کننده اسپری یا هوا: برخی از تجهیزات مجهز به سیستم خنک کننده کمکی هستند.
دستگاه پوست کردن: از چسبیدن فیلم به رول جلوگیری می کند (مانند یک خراش یا چاقوی هوا).
کنترل تنش: نگه داشتن فیلم به آرامی.
2اصول کار
فیلم با دمای بالا (معمولاً از یک کالندر یا اکسترودر) با رول خنک کننده چرخش تماس می گیرد و گرما را از طریق رسانایی حرارتی به آب خنک کننده در گردش داخلی منتقل می کند.به طوری که دمای فیلم از بالای 100 درجه سانتیگراد به دمای اتاق (حدود 30-50 درجه سانتیگراد) کاهش یابدفیلم خنک شده پس از برش، برش یا پیچاندن وارد فرآیند بعدی می شود.
3پارامترهای کلیدی
تعداد رول ها: تک رول، دو رول یا چند رول (برای بهبود بهره وری خنک کننده)
دمای خنک کننده: دمای آب را با توجه به نوع لاستیک تنظیم کنید (معمولا 10-25 °C).
سرعت خط: همزمان با خط تولید، به طور کلی 5-50 متر در دقیقه.
عرض رول: متناسب با عرض فیلم (معمولا 1.5-2.5 متر).
4سناریوهای کاربرد
صنعت لاستیک: خنک کردن محصولات نیمه آماده مانند لاستیک و لاستیک سیم.
محصولات لاستیکی: خنک کردن کمربند های حمل و نقل، نوارهای مهر و موم، کف و فیلم های دیگر.
لاستیک ویژه: خنک کردن دقیق لاستیک سیلیکونی و لاستیک فلور
5نقاط انتخاب و نگهداری
انتخاب:
اندازه و مقدار رول ها را بر اساس ظرفیت تولید (خرید) انتخاب کنید.
ویژگی های ترکیب لاستیک را در نظر بگیرید (مانند مقاومت در برابر دمای بالا و چسبندگی).
الزامات اتوماسیون (مانند کنترل پیوند و تشخیص آنلاین).
نگهداری:
سطح رولر را به طور منظم تمیز کنید تا از بقایای لاستیک جلوگیری شود.
بررسی کنید که آیا مدار آب خنک کننده مسدود شده یا نشت دارد.
برای اطمینان از چرخش صاف رولر، لگن ها را روان کنید.
6مشکلات و راه حل های مشترک
فیلم چسبنده به رولر: بررسی کنید که آیا دمای سطح رولر بیش از حد بالا است یا پایان سطح کافی نیست.
خنک سازی نامنظم: حجم آب را تنظیم کنید یا طراحی کانال جریان داخلی رول را بررسی کنید.
تغییر شکل یا انقباض: سرعت خنک شدن را بهینه کنید تا از تفاوت های بیش از حد درجه حرارت جلوگیری شود.
7روند توسعه
طراحی صرفه جویی در انرژی: بازیابی گرما ضایعات، ساختار تبادل گرما کارآمد.
هوشمند: سنسور دمای یکپارچه، سیستم تنظیم خودکار.
چند کارکرد: در ترکیب با اندازه گیری ضخامت آنلاین، تشخیص نقص و سایر توابع.
اگر پارامترهای خاص تر یا جزئیات یک برند خاص تجهیزات مورد نیاز باشد، می توان توضیحات بیشتری ارائه کرد!
پارامتر فنی XGPL-600
| ماده | XGPL-600 ~ 700 | XGPL-800~1000 |
| اندازه مناسب ورق لاستیک | (4-12) × 600 ~ 700 | (4-12) × 800 ~ 1000 |
| حداکثر سرعت خط از نوار حمل ورودی جلو | ۳۱ متر/دقیقه | 36 متر/دقیقه |
| حداکثر سرعت خط چوب آویزان | 0.7-4.2m/min | 0.6-4.2m/min |
| فن محوری | 0.37kW 5760m3/min | 0.37kW 5760m3/min |
| محدوده و فرکانس لاستیک سوئیچ | 1.2m 10 تا 16 بار/دقيقه | 1.2m 10 تا 16 بار/دقيقه |
| دمای ورق لاستیک پس از خنک شدن | ≤ دمای اتاق +5°C | ≤ دمای اتاق +5°C |
| روش کنترل تنظیم سرعت | کنترل اینورتر | کنترل اینورتر |
صنعت کاربرد:
ماشین خنک کننده ورق لاستیکی رول یک تجهیزات ویژه برای خنک کردن و سفت کردن مواد ترموپلاستیک (مانند لاستیک، پلاستیک و غیره) است.آن را عمدتا تحقق خنک سازی سریع و شکل دادن مواد از طریق چرخش رول و سیستم گردش آب خنکصنایع کاربرد آن عمدتا شامل زمینه های زیر است:
1صنعت لاستیک
تولید لاستیک: برای خنک کردن لاستیک لاستیک ولکان شده، لاستیک پیشروی، لاستیک دیوارهای جانبی و غیره برای اطمینان از ثبات ابعاد و خواص فیزیکی استفاده می شود.
محصولات لاستیکی: مانند خنک کردن ورق لاستیکی در تولید کمربند های حمل و نقل، نوارهای مهر و موم، لوله ها، کف کف و غیره.
پردازش لاستیک بازیافت شده: خنک کردن ورق های لاستیکی به کار گرفته شده از لاستیک بازیافت شده.
2صنعت پلاستیک
ورق یا فیلم پلاستیکی: PVC، PE، PP و دیگر ورق ها یا فیلم های پلاستیکی خنک شده است.
پلاستیک های اصلاح شده: خنک شدن و شکل گیری پس از پر کردن، مخلوط کردن و سایر فرآیندهای دیگر.
3چسب ها و مواد کامپوزیت
تولید نوار و فیلم: مانند خنک کردن و شکل دادن چسب های دو طرفه و رول های ضد آب.
مواد تقویت شده با فیبر: فیلم های پیش از استفاده از مواد کامپوزیتی را خنک می کنند.
4سایر مواد ویژه
رول ضد آب آسفالت: خنک کردن رول پس از پوشش با آسفالت.
سیم و کابل: درمان خنک کننده برخی از مواد عایق.
مزایای عملکردی اصلی
بهبود بهره وری تولید: خنک سازی مستمر، جایگزین مشکل زمان گیر خنک سازی طبیعی.
ثبات کیفیت محصول: از تغییر شکل مواد یا تجمع استرس داخلی جلوگیری کنید.
صرفه جویی در انرژی و حفاظت از محیط زیست: کاهش مصرف انرژی از طریق سیستم گردش آب.
انواع تجهیزات
بسته به نیازهای صنایع مختلف، خنک کننده رولر ممکن است با توابع اضافی مانند:
پوشش ضد چسب (برای لاستیک)
سیستم همگام سازی چند رولر (برای فیلم پلاستیکی با دقت بالا)
کمک به خنک کردن هوا (برای مواد با ضخامت بالا)
به طور خلاصه، خنک کننده فیلم رولر یک تجهیزات پس از پردازش ضروری در پردازش لاستیک و پلاستیک است.و مناسب برای هر سناریوی تولید مواد ترموپلاستیک است که نیاز به خنک شدن سریع و شکل گیری دارد.
|
|
