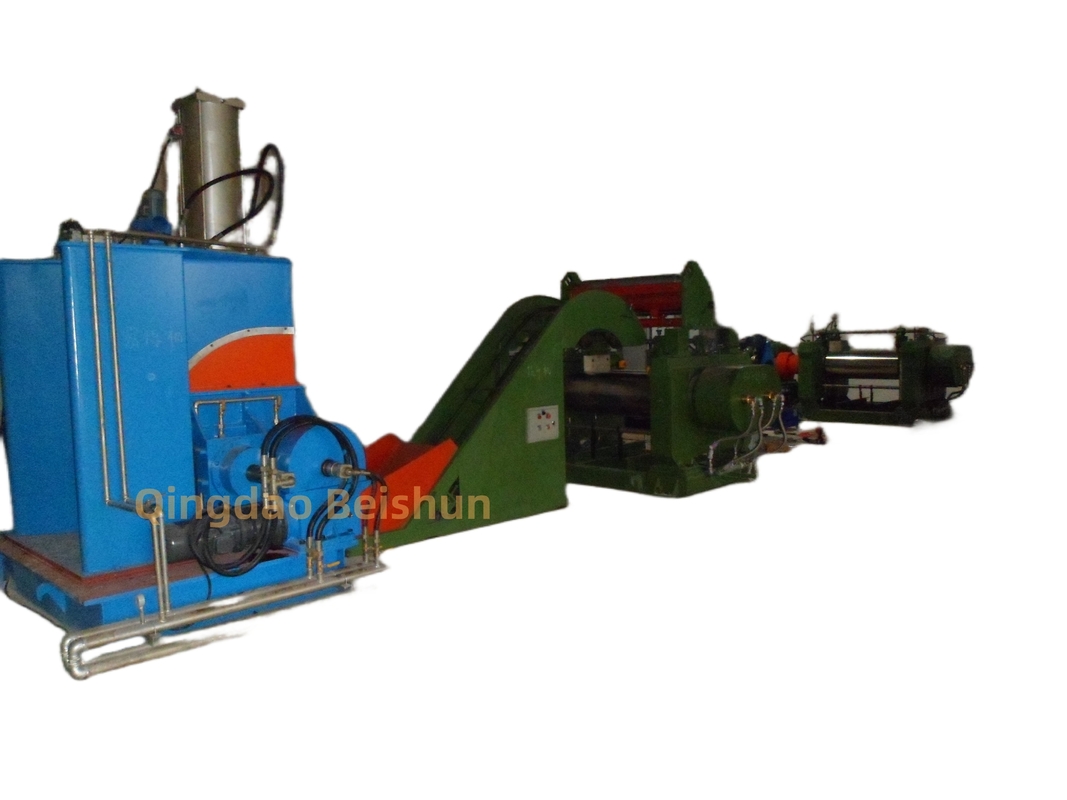

دستگاه خم کردن لاستیکی 75 لیتر با گواهینامه CE توسط یک روتور دوگانه و یک موتور 110kw هدایت می شود



مقدمه ی دستگاه خم کردن لاستیک


ترکیب ساختاری خم کننده لاستیک
1اتاق مخلوط: معمولا ساختار ژاکت را اتخاذ می کند، می تواند از طریق آب خنک کننده یا بخار برای کنترل دمای عبور کند، دیواره داخلی به طور کلی با کروم سخت برای کاهش فرسایش پوشش داده می شود.یک جفت از روتورهای شکل خاص و چرخش نسبی در اتاق ترتیب داده شده است، سطح روتور دارای دامنه های مارپیچی است، رایج آن ها دو طرفه، چهار طرفه، شش طرفه و غیره هستند و اشکال هندسی برش متقابل آن مثلث، استوانه ای یا بیضی است.

2. دستگاه تغذیه و فشار: این شامل یک هپر تغذیه و یک دستگاه فشار است. دستگاه فشار به طور کلی یک سیلندر یا یک سیلندر هیدرولیک را اتخاذ می کند.و فشار را به لاستیک در اتاق مخلوط از طریق بولت فشار بالا اعمال می کند تا اطمینان حاصل شود که لاستیک در تماس کامل با روتور و دیوار اتاق مخلوط در طول فرآیند مخلوط است، بنابراین اثر مخلوط کردن را بهبود می بخشد.
3دستگاه تخلیه: به طور معمول مکانیسم های تخلیه فلیپ وجود دارد، مانند چرخ دنده قوس و مکانیسم کرم، که دارای ظرفیت حمل سنگین و عمر طولانی هستند.اتاق مخلوط می تواند به سمت جلو در یک زاویه خاص برای تخلیه تبدیل شود، که برای اتصال فرآیندهای بالا و پایین راحت است.
4دستگاه انتقال: شامل موتور اصلی، کاهش دهنده، اتصال و غیره. موتور اصلی قدرت را فراهم می کند، سرعت را کاهش می دهد و چرخش را از طریق کاهش دهنده افزایش می دهد.و سپس قدرت را به روتور از طریق اتصال انتقال می دهد، به طوری که روتور در سرعت تنظیم شده و نسبت سرعت می چرخد.
5سیستم کنترل دمای: سیستم اندازه گیری دمای متشکل از ترموپول ها و غیره عمدتا برای اندازه گیری تغییرات دمایی در اتاق مخلوط در طول فرآیند مخلوط استفاده می شود. the heating and cooling system is mainly to control the temperature of the rotor and the surface of the inner wall of the mixing chamber to ensure that the mixing process is carried out within the appropriate temperature range.
6دستگاه مهر و موم: برای جلوگیری از نشت لاستیک و پودر در طول فرآیند مخلوط استفاده می شود. به طور کلی از روش های پیشرفته مهر و موم استفاده می شود.مانند حلقه های مهر و موم ساخته شده از ضد دمای بالامواد مقاوم در برابر لباس و ضریب گسترش حرارتی کوچک و مجهز به فواره های مهر و موم در خارج.

اصل کار

پس از اضافه کردن مواد خام لاستیک و عوامل ترکیب کننده مختلف به اتاق مخلوط از پورت تغذیه، بولت بالایی فشار داده می شود تا فشار خاصی بر لاستیک اعمال شود.با موتور اصلی، دو روتور نسبت به یکدیگر با سرعت های مختلف می چرخند، لاستیک را می بندند و آن را به شکاف رول می آورند، به طوری که لاستیک توسط روتورها فشرده می شود، برش داده می شود، تحریک می شود و رول می شود.در روند جریان در اطراف روتور، لاستیک در همه جا برش داده می شود و مسواک زده می شود، درجه حرارت به شدت افزایش می یابد، لزوم کاهش می یابد و رطوبت لاستیک در سطح عامل ترکیب افزایش می یابد،به طوری که لاستیک و عامل ترکیب کاملا در تماس هستند. توده های مواد مرکب کننده از طریق شکاف های مختلف با لاستیک عبور می کنند، برش داده می شوند و شکسته می شوند و توسط لاستیک کشیده شده و تغییر شکل داده شده احاطه شده و در حالت شکسته پایدار می شوند.در عین حال، خط های روی روتور باعث می شود که لاستیک در امتداد جهت محوری روتور حرکت کند، که نقش تکان دهنده و مخلوط کننده ای را بازی می کند.به طوری که عامل ترکیب به طور مساوی در لاستیک مخلوط شود.

پارامترهای فنی:

ظرفیت موثر خم کردن: 75 لیتر.
ظرفیت موثر اتاق مخلوط: حدود 170 لیتر.
قدرت موتور اصلی: 110KW
قدرت موتور ایستگاه هیدرولیک: حدود 7.5KW.
سرعت روتور: سرعت روتور جلو 30 r/min و سرعت روتور عقب 24.5 r/min است.
زاویه شیب اتاق مخلوط: به طور کلی بین 110°-140°
فرمول های مختلف لاستیک زمان مخلوط شدن متفاوتی دارند: به طور کلی زمان مخلوط شدن 5 تا 10 دقیقه است.
فشار آب خنک کننده: 0.2-0.4MPa.
فشار بخار: 0.5-0.8MPa

Pمشخصات عملکرد دستگاه خم کردن لاستیک 75L
1اثر مخلوط کننده خوب: می تواند لاستیک و عوامل مخلوط کننده مختلف را به طور کامل و به طور مساوی مخلوط کند، کیفیت و عملکرد مواد لاستیکی را بهبود بخشد،و اطمینان از ثبات و قابلیت اطمینان محصولات.
2بهره وری تولید بالا: در مقایسه با آسیاب های باز سنتی، زمان مخلوط کوتاه است، بهره وری تولید به شدت بهبود یافته است و هزینه تولید می تواند به طور موثر کاهش یابد.
3عملکرد آسان: مجهز به یک سیستم کنترل خودکار، می تواند با دقت کنترل دمای مخلوط، زمان، فشار و سایر پارامترها را انجام دهد.کاهش خطای و شدت کار کار دستی.
4عملکرد محیط زیست خوب: طراحی ساختار کاملاً بسته به طور موثر از پریدن گرد و غبار و نشت لاستیک جلوگیری می کند، محیط کار را بهبود می بخشد و آلودگی محیط زیست را کاهش می دهد.
5استوار و ماندگار: با استفاده از مواد با کیفیت بالا و فناوری تولید پیشرفته، تجهیزات دارای ساختار محکم، عمر طولانی، نرخ شکست پایین و هزینه نگهداری پایین هستند
