| نام تجاری: | Beishun |
| شماره مدل: | X(S)N-75LX30 |
| مقدار تولیدی: | 1SET |
| قیمت: | USD 30000-35000 Set |
| شرایط پرداخت: | TT، L/C |

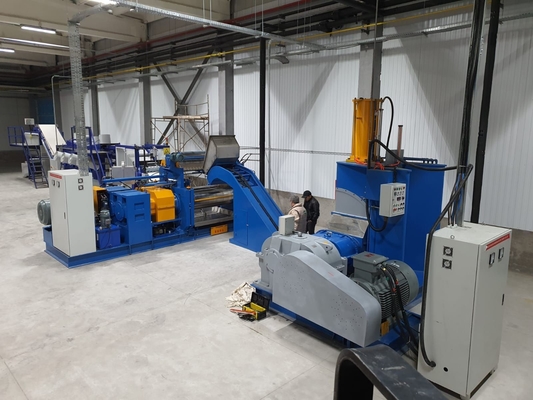

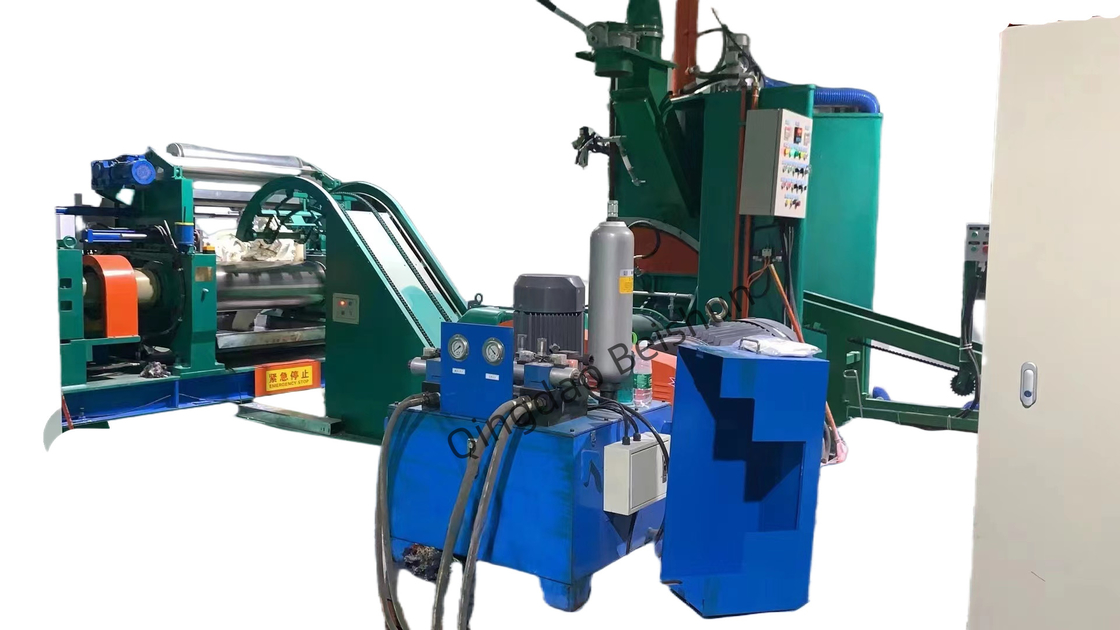

ماشین کنترلر لاستیکی اتوماتیک ایزو 75L Banbury ماشین مخلوط کننده لاستیک
معرفی محصول:
خمیر لاستیک مناسب برای جویدن لاستیک و پلاستیک و مخلوط مواد مختلف لاستیک است. این دستگاه از موتور الکتریکی، دستگاه فشار، قاب،اتاق مخلوط و مکانیسم روتور، دستگاه کاهش پلاستیک، سیستم کنترل هوا، دستگاه چرخش، سیستم گرمایش و خنک سازی، دستگاه انتقال کمربند و پایه.
اتاق مخلوط کردن بخش اصلی برای دستیابی به توابع کل بدن ماشین است، مواد فرمولاسیون پس از اندازه گیری دقیق، خوراک را از پورت تغذیه عقب به اتاق مخلوط بسته می کنند.تحت فشار، حالت کنترل دمای، پس از یک جفت کار با سرعت متضاد متغیر روتور و دیوار اتاق مخلوط، توافق در عمل مشترک برس، انجام مخلوط،خمیر کردن، فشرده سازی، برش و سایر اثرات پیچیده برای تکمیل عملیات مخلوط کردن. روتر توسط سیستم محرک روتر اصلی که در بالای اتاق مخلوط شده است، تغذیه می شود.میله پیستون کشش برای رانندگی بولت بالا بالا رفتن و سقوط در امتداد اتاق مخلوط کردن چاله مستطیل. تحت حالت کار بیش از حد بار، بولت های بالا سقوط به پایین به اتاق مخلوط، می تواند از طریق آب (برداری) یا بخار (گرما) منتقل شود.مواد را می توان مخلوط کرد و در یک محدوده دمای مناسب پخته کرد.، کیفیت مخلوط تضمین شده است. اتاق مخلوط می تواند در اطراف محور روتور جلو 140 ° برگردانده شود.
ویژگی های اصلی این دستگاه لاستیکی:
1اتاق مخلوط
این شامل یک بدن شکل و دو صفحه جانبی ساخته شده از صفحات فولادی با کیفیت بالا با استفاده از قالب گیری و جوش است که برای گرفتن جریان آب خنک کننده یا بخار استفاده می شود.دیوارهای داخلی آن با کروم سخت پوشانده شده است.
2مقاومت حرارتی (یا زوج حرارتی)
یک مقاومت حرارتی یا زوج حرارتی در بخش وسط قسمت پایین اتاق وجود دارد که به سیستم الکتریکی متصل می شود تا دمای مخلوط را بررسی و کنترل کند.
3. روتورها
آن را به تیغه های حفره ای از نوع بانبری طراحی کرده اند. حفره ها با سوراخ محوری گره روتور که به عنوان گذرگاه خنک کننده یا گرم کننده استفاده می شود متصل می شوند.لبه های بالا و چهره های جانبی تیغه ها با آلیاژ سخت و زمین جوش داده شده اند، سپس با کروم سخت پوشش داده شده و پولیش شده است.
4سیستم خنک کننده/گرم کننده
یک سیستم لوله کشی مشترک برای خنک کردن یا گرم کردن مواد در عملیات مخلوط استفاده می شود. از طریق سیستم آب خنک کننده یا بخار به سه روش به حفره های تیغه های روتورها تغذیه می شود،- جاکت اتاق مخلوط و رام بالا.
5مکانیسم خم
آن را از یک روتور با ترمز، gear cycloidal کاهش دهنده، کرم نوع TP و worm gear، و غیره تشکیل شده است. آن را قادر به حرکت اتاق مخلوط با شیب 140 ° در اطراف روتورهای جلو است.
6دستگاه ضد گرد و غبار
در مفصل بین بالای اتاق مخلوط و بازوی کنتیلیور قاب ماشین،مهر و موم گرد و غبار با بخش های منحنی شکاف شده برای به دست آوردن یک هدف مهر و موم عالی و قابل اعتماد استفاده می شودسطح پایین روتور با مهر و موم تماس پایینی با روغن غیر روان کننده مهر و موم می شود و به خوبی مهر و موم می شود و مقاومت در برابر لباس و دوام دارد.
7سیستم کنترل پنوماتیک
سیستم کنترل پنوماتیک توسط فرمان PLC کنترل می شود. یک سیلندر هوا دو طرفه باعث می شود که رام بالا یا پایین باشد. در صورت افزایش بار در اتاق مخلوط،در صورت لزوم، می تواند به طور خودکار یا به صورت دستی بلند شود.، تا از موتور در برابر بارگذاری بیش از حد محافظت شود.
8سیستم کنترل الکتریکی
دستگاه PLC وارداتی و اجزای کنترل الکتریکی که همه محصولات وارداتی یا محصولات فناوری وارداتی هستند در سیستم کنترل الکتریکی به منظور افزایش قابلیت اطمینان کنترل استفاده می شوند.
پارامترهای فنی:
| مدل | X ((S) N-35x 30 | X ((S) N-55x 30 | X ((S) N-75 x30 | X ((S) N-110 x30 | X ((S) M-150 x30 | |
| حجم کل اتاق مخلوط | L | 75 | 125 | 180 | 250 | 325 |
| حجم کاری اتاق مخلوط |
L
|
35 | 55 | 75 | 110 | 150 |
| قدرت راننده | KW | 55 | 75 | 110 | 185 | 220 |
| قدرت موتور شیب | KW | 1.1 | 1.1 | 2.2 | 4 | 5.5 |
| زاویه شیب | 140 | 140 | 140 | 140 | 140 | |
| سرعت چرخش روتور (پیش / عقب) | r/min | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 |
| فشار هوا فشرده | MPa | 0.5 تا 08 | 0.6 ~ 08 | 0.6 ~ 08 | 0.6 ~ 08 | 0.6 ~ 08 |
| مصرف هوا فشرده |
m3/min
|
≥0.9 | ≥1.0 | ≥1.0 | ≥1.5 | ≥2.0 |
| فشار آب خنک کننده | MPa | 0.3~0.4 | 0.3~0.4 | 0.3~0.4 | 0.3~0.4 | 0.3~0.4 |
| فشار بخار گرم کننده | MPa | 0.5 تا 08 | 0.5 تا 08 | 0.5 تا 08 | 0.5 تا 08 | 0.5 تا 08 |
| ابعاد کلی | اممم | 3800x2100x3000 | 4400x2200x3100 | 4500x2500x3200 | 4800x3000x3700 | 5000x3300x3900 |
| وزن | کیلوگرم | 6500 | 7800 | 10500 | 14500 | 19500 |
|
